Sur une Peugeot 308, un matin d’hiver, le tableau de bord affiche « Défaut circuit électrique » et la voiture refuse de démarrer. Le multimètre posé sur la batterie indique une tension correcte, les cosses sont propres. Le problème ne vient pas de la batterie, mais du boîtier posé juste dessus : le BPGA, ou Boîtier de Protection et de Gestion des Alimentations.
Ce composant distribue le courant vers les calculateurs et protège les circuits via ses fusibles et relais intégrés. Quand il dysfonctionne, les symptômes se dispersent et le diagnostic tourne en rond.
A lire également : Tout savoir sur les animaux : conseils, actualités et histoires fascinantes
BPGA et BSM : deux boîtiers distincts à ne pas confondre
Une erreur fréquente sur le terrain consiste à chercher le mauvais schéma. Sur un véhicule comme la Peugeot 3008, le BSM (Boîtier de Servitude Moteur) gère les fusibles et relais du compartiment moteur. Le BPGA, lui, est implanté directement sur ou près de la batterie, dans un boîtier plastique séparé.
Les deux pièces n’ont ni la même implantation ni les mêmes fonctions. Le BSM alimente les circuits de puissance (ventilateurs, pompe à carburant), tandis que le BPGA protège et distribue les alimentations vers les calculateurs électroniques du véhicule : airbags, éclairage, climatisation, système multimédia.
A lire également : Tout savoir sur le verre dormant : utilité, définition et conseils pour bien choisir
Avant de commander une pièce ou de chercher un schéma de fusibles, on vérifie la référence exacte gravée sur le boîtier. Le BPGA porte une référence constructeur distincte du BSM, et les deux ne sont pas interchangeables. Les vendeurs de pièces d’occasion confondent parfois les deux, ce qui complique les recherches. Pour comprendre comment tester boitier bpga sur Les Voitures Anciennes, la distinction entre ces deux modules est le point de départ.
Schéma de fusibles du boîtier BPGA : repérage et lecture

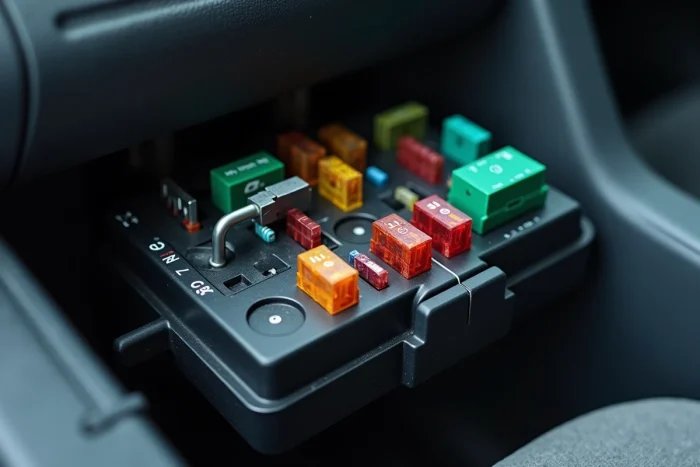

Le BPGA contient un circuit imprimé sur lequel sont soudés des fusibles, des relais et parfois des composants de mesure de courant. Le schéma de fusibles varie selon le modèle du véhicule et le niveau d’équipement. Un même véhicule (par exemple une Citroën C4) peut embarquer des versions différentes du BPGA selon l’année de production et les options installées.
Pour lire correctement le schéma, on repère d’abord le couvercle du boîtier. Sur la plupart des modèles Peugeot et Citroën, un diagramme est moulé ou collé sur la face intérieure du couvercle. Chaque emplacement de fusible correspond à un circuit précis.
Les fusibles du BPGA ne sont pas tous du même type. On trouve généralement :
- Des fusibles à lames standard, protégeant les circuits accessoires (éclairage intérieur, prises auxiliaires)
- Des fusibles à lames midi ou maxi, pour les circuits de forte intensité (démarreur, alimentation principale calculateur)
- Des relais intégrés, qui commutent l’alimentation de certains consommateurs selon les ordres du calculateur moteur
Un fusible visuellement intact peut être défaillant : la continuité se vérifie au multimètre en mode ohmmètre, fusible retiré. Un simple contrôle visuel ne suffit pas, surtout sur les fusibles midi où la rupture interne n’est pas toujours visible.
Tester un boîtier BPGA au multimètre : les pièges terrain
Le test classique consiste à mesurer la tension en sortie du BPGA, moteur éteint puis moteur tournant. On place la sonde positive sur la borne de sortie du fusible concerné, la sonde négative sur la masse châssis. Moteur éteint, on s’attend à retrouver la tension batterie. Moteur tournant, la tension doit monter légèrement sous l’effet de l’alternateur.
Le piège, c’est que sur les modèles récents la tension d’alternateur est pilotée par le calculateur moteur. La charge intelligente module la consigne de tension en fonction du style de conduite, de l’état de la batterie et des consommateurs actifs (climatisation, dégivrage, sièges chauffants). Une tension qui oscille entre différentes valeurs peut donc être parfaitement normale.
Avant de conclure à une panne du BPGA, on vérifie ces points :
- La tension batterie à vide, contact coupé depuis au moins deux heures, pour éliminer une batterie fatiguée
- L’état des cosses et des contacts sur le boîtier : l’oxydation sur les connexions du BPGA provoque des chutes de tension intermittentes
- Le courant de repos du véhicule, en plaçant le multimètre en série sur la borne négative de la batterie : un courant de repos anormalement élevé peut signaler un relais collé dans le BPGA
- La lecture des codes défaut via une valise diagnostic, en particulier le code B1624 qui pointe directement vers un dysfonctionnement du boîtier
Le cas du relais collé
Un relais collé dans le BPGA maintient un circuit sous tension en permanence. La batterie se vide en quelques jours, voire quelques heures. On le détecte par un courant de repos excessif, mais aussi parfois par un léger claquement audible quand on débranche puis rebranche la batterie. Remplacer la batterie sans vérifier le BPGA condamne la batterie neuve au même sort.
Défaillance BPGA : un point faible reconnu sur certains modèles Peugeot et Citroën
Sur des modèles comme la Peugeot 308, la 3008 ou la Citroën C4, la panne de BPGA est documentée comme un problème récurrent. Sur la 308 GTi 270, le remplacement préventif du boîtier est même présenté comme un argument de vente sur le marché de l’occasion, signe que la défaillance est reconnue comme un point faible structurel par les propriétaires informés.
Les retours varient sur ce point selon les générations et les conditions d’utilisation, mais le schéma de panne reste souvent le même : oxydation progressive des soudures sur le circuit imprimé, relais qui finit par coller, ou fusible interne qui lâche sans signe extérieur visible.
Réparation ou remplacement du BPGA
Certains ateliers spécialisés proposent la réparation du circuit imprimé (reprise de soudures, remplacement de relais). Cette option coûte moins cher qu’un boîtier neuf, mais suppose un diagnostic précis du composant défaillant. Un BPGA d’occasion peut aussi faire l’affaire, à condition de vérifier la compatibilité exacte avec le véhicule et le niveau d’équipement.
Après le remplacement, une réinitialisation via la valise diagnostic est généralement nécessaire pour que le calculateur reconnaisse le nouveau boîtier et rétablisse la gestion de charge.
Le BPGA reste un composant discret sous le capot, mais quand il lâche, c’est toute la chaîne électrique qui trinque. Identifier correctement le boîtier, lire son schéma de fusibles, et maîtriser les subtilités de la charge intelligente avant de sortir le multimètre : c’est la différence entre un diagnostic qui aboutit et une série de remplacements inutiles.
